竖向预应力锚固体系技术方案

在预应力混凝土桥梁中，由于抗剪的需要，桥梁腹板中通常设有竖向预应力体系。现有的竖向预应力锚固体系技术方案-般采用如图4所示的构造:

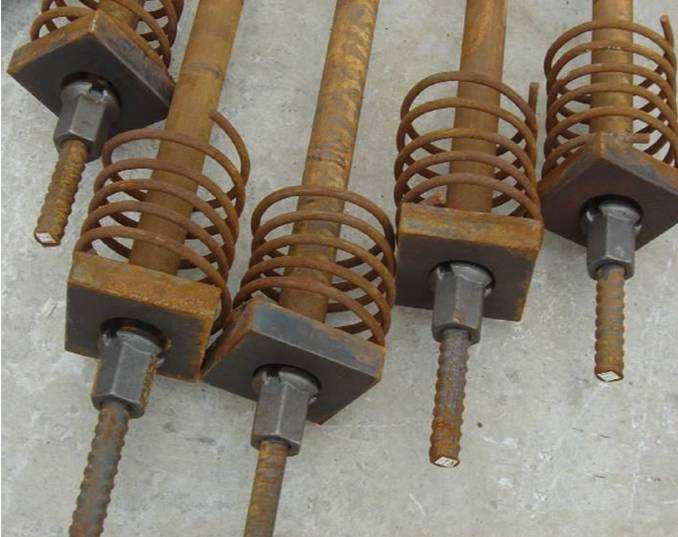

由精轧螺纹钢筋12、拧在精轧螺纹钢筋上的螺母16和锚垫板15组成的有粘结精轧螺纹钢筋锚固体系，在两端锚垫板间和精轧螺纹钢筋外有波纹管13,

两端锚垫板下面都放有螺旋筋14，当张拉完成后，通过压浆管18和排浆管17在波纹管13和精轧螺纹钢筋12间压入水泥浆11。该方案存在以下不足:

1、采用的预应力筋为光面精轧螺纹钢筋，其上无任何防腐措施，其防腐性能较差;

2、为了预应力筋的防腐，以及与构件的整体性，必须灌注砂浆，由于必须灌注砂浆，该体系就需要现场的压浆作业，不便于施工和管理;

3、由于要进行压浆施工，很难解决压浆不饱满和出现压浆不通的问题，且因高强精轧螺纹钢筋本身刚度大、周边面积小，再加上压浆不饱满就很难

起到粘结、握裏作用，影响预应力筋的防腐性能，造成对构件不利;

4、该体系所占横截面积较大，影响构件的强度和刚度，造成对构件不利;

5、施工工艺较复杂，费用较高，工期较长。另外，现有的竖向预应力锚固体系中也有采用无粘结钢绞线作预应力筋的，但因无粘结钢绞线本身特点，亦不适于制作桥梁腹板的竖向预应力锚固体系。
