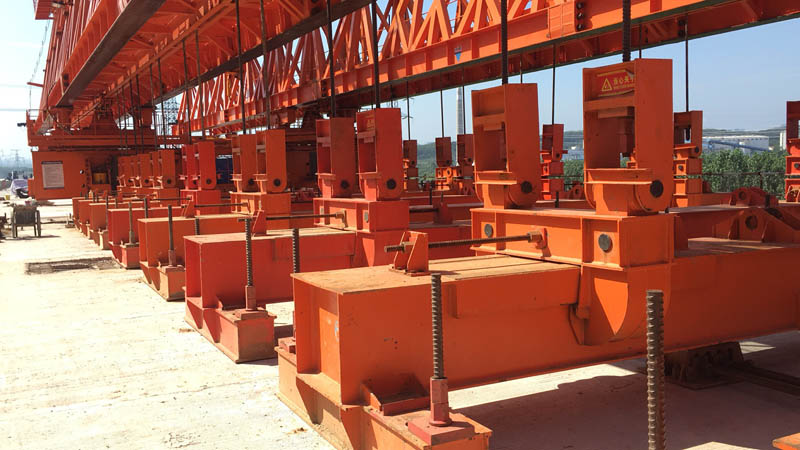

精轧螺纹钢挂篮主桁架

1.精轧螺纹钢挂篮主桁架,包括相互垂直的主梁(1)和立柱(3),所述的立柱(3)上部与主梁(1)端部之间设置拉杆连接组件,其特征在于:所述的拉杆连接组件包括铰接块(7)和精轧螺纹钢筋(5);所述的铰接块(7)铰接在立柱(3)和主梁(1).上, 铰接块(7).上设置通孔;所述的精轧螺纹钢筋(5)端部穿过通孔，且悬伸端上螺纹连接螺母(8),螺母(8)与铰接块(7)构成抵挡配合;与同一精轧螺纹钢筋(5)连接的两铰接块(7).上的通孔对应设置多组。

2.1所述的精轧螺纹钢挂篮主桁架，其特征在于:所述的精轧螺纹钢筋(5)规格为DN32,所述的通孔组数大于或等于6。

3.1或2所述的精轧螺纹钢挂篮主桁架,其特征在于:所述的立柱(3)与主梁(1)镜面对称设置两组,两主梁(1)之间通过横梁(2)连接，两立柱(3)之间通过桁架.(4)连接。

4.3所述的精轧螺纹钢挂篮主桁架，其特征在于:所述的立柱(3)、横梁2)和主梁(1)两两垂直相接,主梁(1)位于立柱(3)与横梁的下方。

5.3所述的精轧螺纹钢挂篮主桁架,其特征在于:所述的立柱(3)上部与横梁(2) - .端通过斜拉杆(6)连接。

6.4所述的精轧螺纹钢挂篮主桁架,其特征在于:所述的桁架(4)与立柱(3)连接处设置加强板(9)。

7.4所述的精轧螺纹钢挂篮主桁架，其特征在于:所述的桁架(4)与横梁(2)之间通过斜撑杆(10)连接。

8.4所述的精轧螺纹钢挂篮主桁架,其特征在于:所述的桁架(4)数量大于等于2且均平行于横梁(2)。.

9.8所述的精轧螺纹钢挂篮主桁架,其特征在于:所述的桁架(4)之间通过斜撑杆(10)连接。
