两端具有内螺纹的连接套

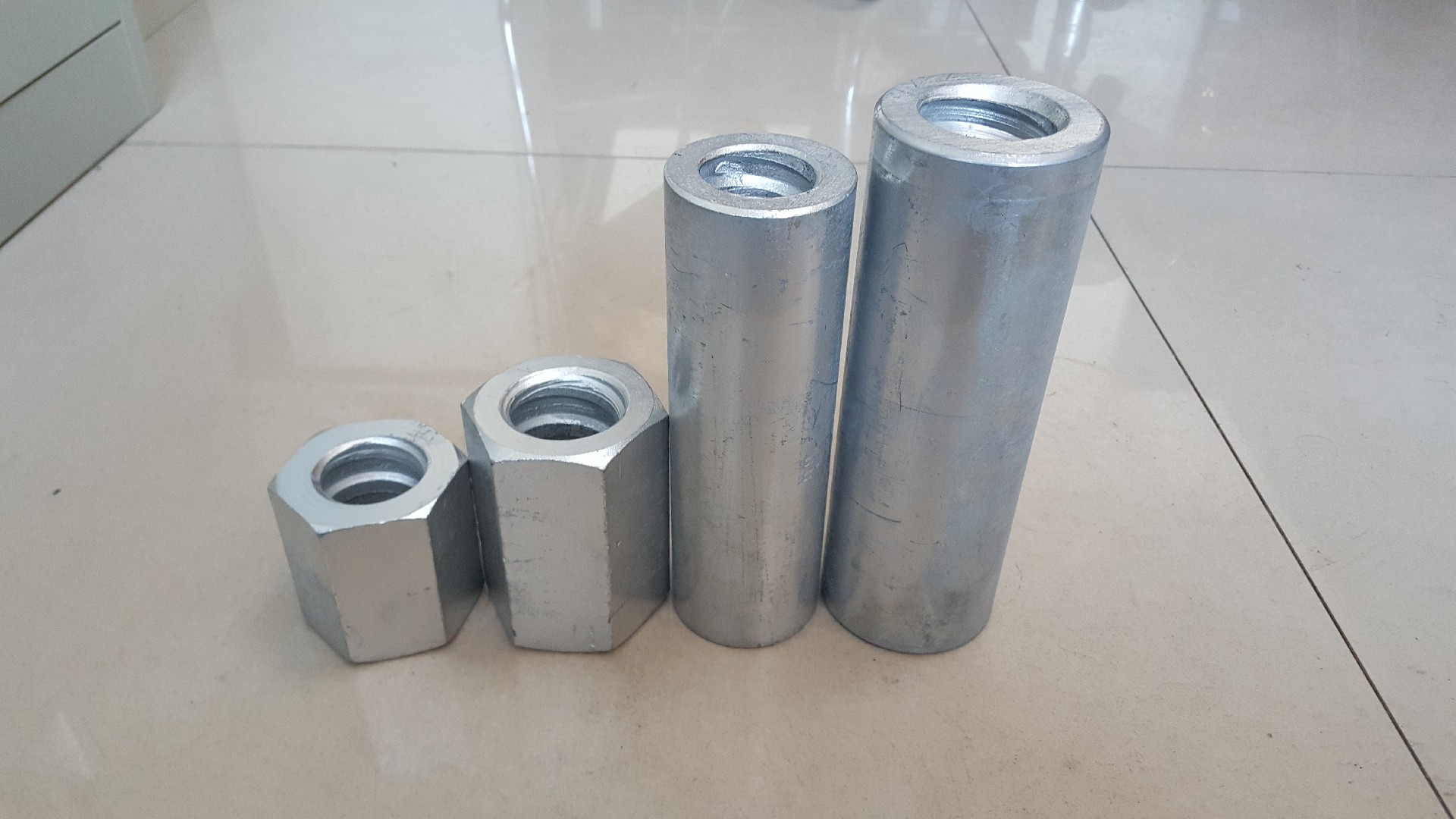

参照图1实用由两端具有内螺纹的连接套1及两端外的止动螺帽2组成。本实用新型用于精轧螺纹钢筋连接时,只需将精轧螺纹钢筋3旋入连接套两端的内螺纹孔中即可，连接方便、牢固。连接套1两端外的止动螺帽，可辅助锕筋与连接套的连接,并避免扰动现象之发生。

参照图2,连接套1两端的内螺纹为同径，用于外径相同的精轧蚰纹镧筋的连接。

参照图3,连接套两端的内螺纹为异径，用于外径不相同的精轧螺纹钢筋的连接。

参照图1、4,连接套1有灌浆孔4,精轧螺纹钢筋旋入内襮纹孔并定位后，可从灌浆孔4方便灌入填充水泥砂浆或环氧树脂，以控制连接部位的滑动。灌多的量从连接套

1两边排出。连接套1有锚锭板5,锚锭板增加了连接套本身的牢固附着力。参照图5，连接套1只有一-端有内螺纹，用于连接精轧螺纹钢筋，没有内螺纹的一端与一般钢筋相连，它主要用于预铸工法。连接套1有填充浆注入孔7、排出孔6,精轧螺纹钢筋旋入连接套,一般钢筋放进连接套并定位后，可从注入孔7方便注入填充水泥砂浆或环氧树脂，以控制- -般钢筋与连接套连接部位间的滑动。注多的量从排出孔6排出。

参照图6,止动螺帽2为标准螺帽。

参照图7,止动螺帽2为偏心螺帽。参照图8,偏心止动螺帽用于连接时，由于其

中心偏离精轧螺纹钢筋的中心线，可产生两向内的挤力p1、Pz和因偏心产生的扭力ps,

紧固力=p十p2+p3,紧固效果更好。这种偏心止动螺帽可应用于预铸桥侧版、系统模

版支撑及基础螺栓等工程。

连接套1和止动螺帽2采用沃斯回火球状石墨铸铁件(Austempered Spheroi dal

Graphite Iron Castings) 、机械构造用碳钢钢料(Carbon Steels for Machi ne

Struc tural Use) 或类似材料制成。
