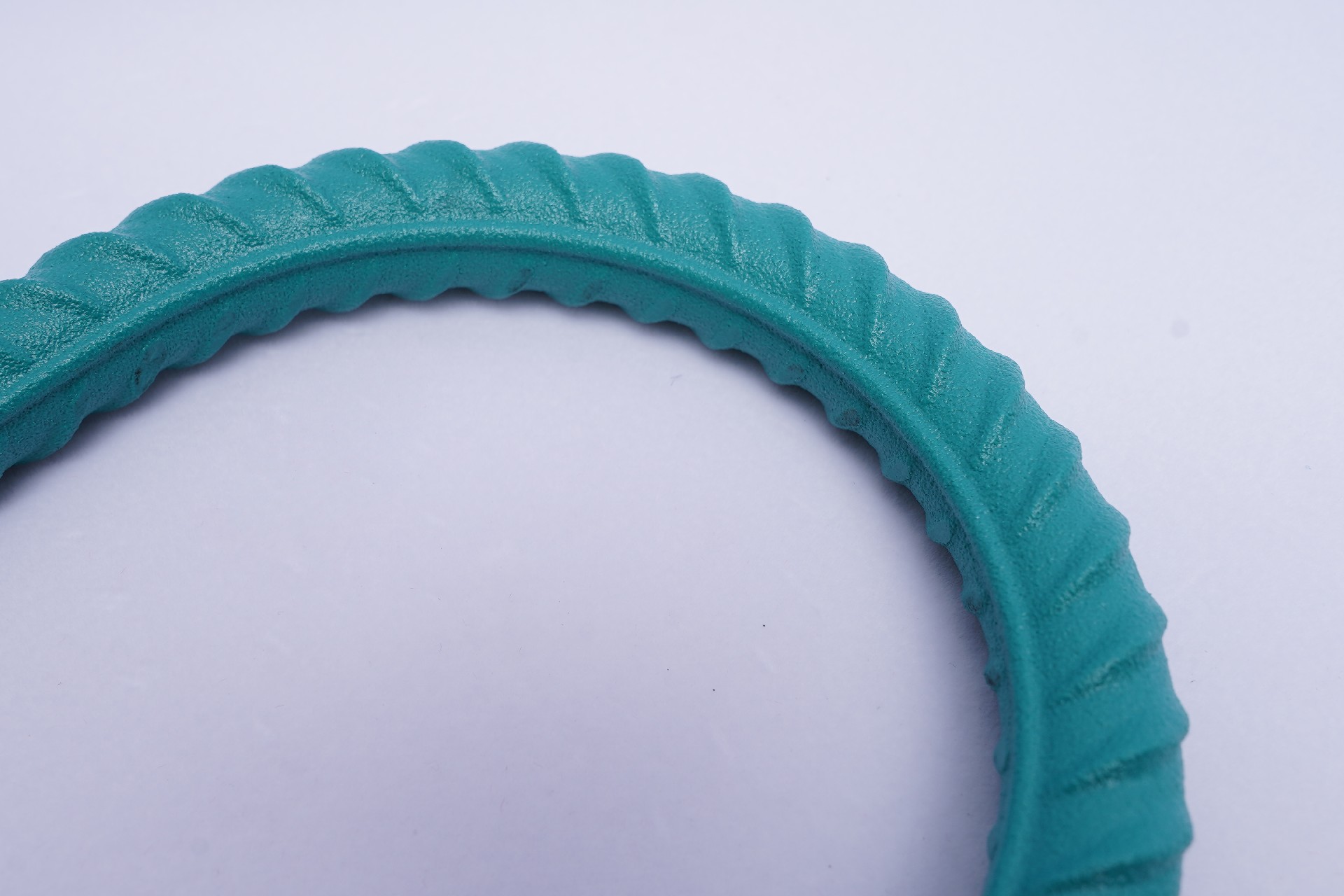

环氧涂层涂装应在净化后洁净的钢筋表面上进行

环氧涂层涂装应在净化后洁净的钢筋表面上进行,钢筋净化处理后至涂层涂装时间应不超过1h,且钢筋表面不应有目测可见的氧化现象,否则应重新进行表面处理。涂层钢筋环境湿度超过 85%RH时,应停止涂装操作。

6.1.2锌合金涂层涂装应在净化后洁净的钢筋表面上进行,钢筋净化处理后至锌合金涂层涂装时间应不超过 30 min,且钢筋表面不应有目测可见的氧化现象,否则应重新进行表面处理。环氧涂层涂装前,镀锌钢筋表面温度应不超过 334℃。环氧涂层涂装环境湿度超过85%RH时,应停止涂装操作。6.1.3 环氧涂层涂装时,钢筋表面预热温度范围和涂层涂装后的固化要求,应符合环氧粉末生产企业技术要求,预热混度应不超过 275℃。钢筋表面出现深蓝或深褐色过氧化现象时,应重新进行表面处理。连续涂装时应至少每 30 min测量涂装钢筋表面温度,测量宜选用红外测温仪或测温笔。B类环氧树脂涂层钢筋,应按照环氧粉末生产企业技术要求预热钢筋后再涂装环树脂涂层。
